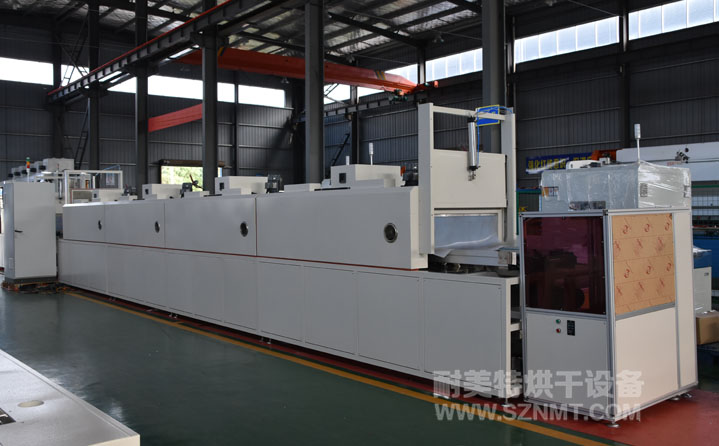

一、电容灌胶固化隧道式烘干线固化工艺
1.工装板尺寸：W620*L300mm
2.电容器高度200mm
3.固化温度105℃
4.固化时间：可设置
5.要求：烘道平整，保证灌注面无明显高低偏差；

二、电容灌胶固化隧道式烘干线主要技术参数
1、内尺寸：固化区进料口高250mm，输送带内宽610mm；
2、外形尺寸（约）：总长19250*高1750*宽1300mm，上层输送带离地高960±50mm，下层输送带离地高260±50mm；进料区长1000mm,预热区长3000mm，固化区长10000mm(分五段温区)，收料区长1000mm.
3、温度范围：室温～+120℃；
4、温度波动度：±1℃；
5、电源：三相五线制，380V，50HZ；
6、功率：65KW；
三、电容灌胶固化隧道式烘干线炉体结构特征
1、外壳材料：采用1.5mm冷板折弯而成，表面磷化，高温静电喷塑处理，耐腐蚀易清洗。
2、气动门：.固化区两端均装有气动升降门,门保温层厚50mm,配电磁阀,带磁环感应气缸,接受I/O信号进行升降,并反馈状态.
3、升降机：前后各配一台升降机；
4、升降门：预热区、固化区前后各配有气动升降门；门保温层厚50mm，配L形导轨，关门是紧迫密缝。
四、电容灌胶固化隧道式烘干线控制系统
1、运风风轮：每台马达配一台9寸运风风轮；
2、发热管：采用SUS304不锈钢翅片式发热管，可使发热管温度均匀散发；
3、超温?；の驴仄鳎翰捎锰ù镂露饶？?，当温度超过超温?；の驴仄魃瓒ㄖ凳保远卸霞尤鹊缭矗?/p>
